单相功率表

1、产品概述：

数显单相有功功率表,采用专用计量芯片设计, 能准确测量单相线路中负载的有功功率,测量精度高, 性能稳定, 4位LED数码管显示,可视度高,可添加RS485通讯, 上下限越限报警, 开关量输入可以用来检测断路器开关状态, 模拟量变送输出等功能, 能满足不同场合的需求. 仪表面板带有四个编程按键, 用户可现场方便的设置仪表的电流变比等参数, 具有很强的灵活性.

2、技术参数：

测量范围:AC220/1A,220V/5A等,可通过互感器扩展，特殊的可定做
过负荷:电流持续：1.2倍瞬时：10倍/1S, 电压持续：1.2倍瞬时：2倍/10S
输入阻抗:电流＜20mΩ, 电压 >200KΩ
测量精度:±0.5%RMS测量
测量信号频率范围:45-65Hz
辅助电源:AC220V±10%(常规),AC/DC80-265V(选配)，功耗小于5VA
通讯接口:RS-485接口，MODBUS-RTU协议(选配)
报警输出:高、低两路报警，无源节点，容量AC250V/3A(选配)
开关量输入:两路无源干接点方式接入，用以检测无源触点的通断状态(选配)
模拟量输出:一路4-20mA变送输出(选配)
绝缘耐压:输入、输出、电源、表壳之间>20MΩ, 大于2KV/1min
使用环境:≤85%RH,不结露，无腐蚀性气体场所；海拔小于3千米

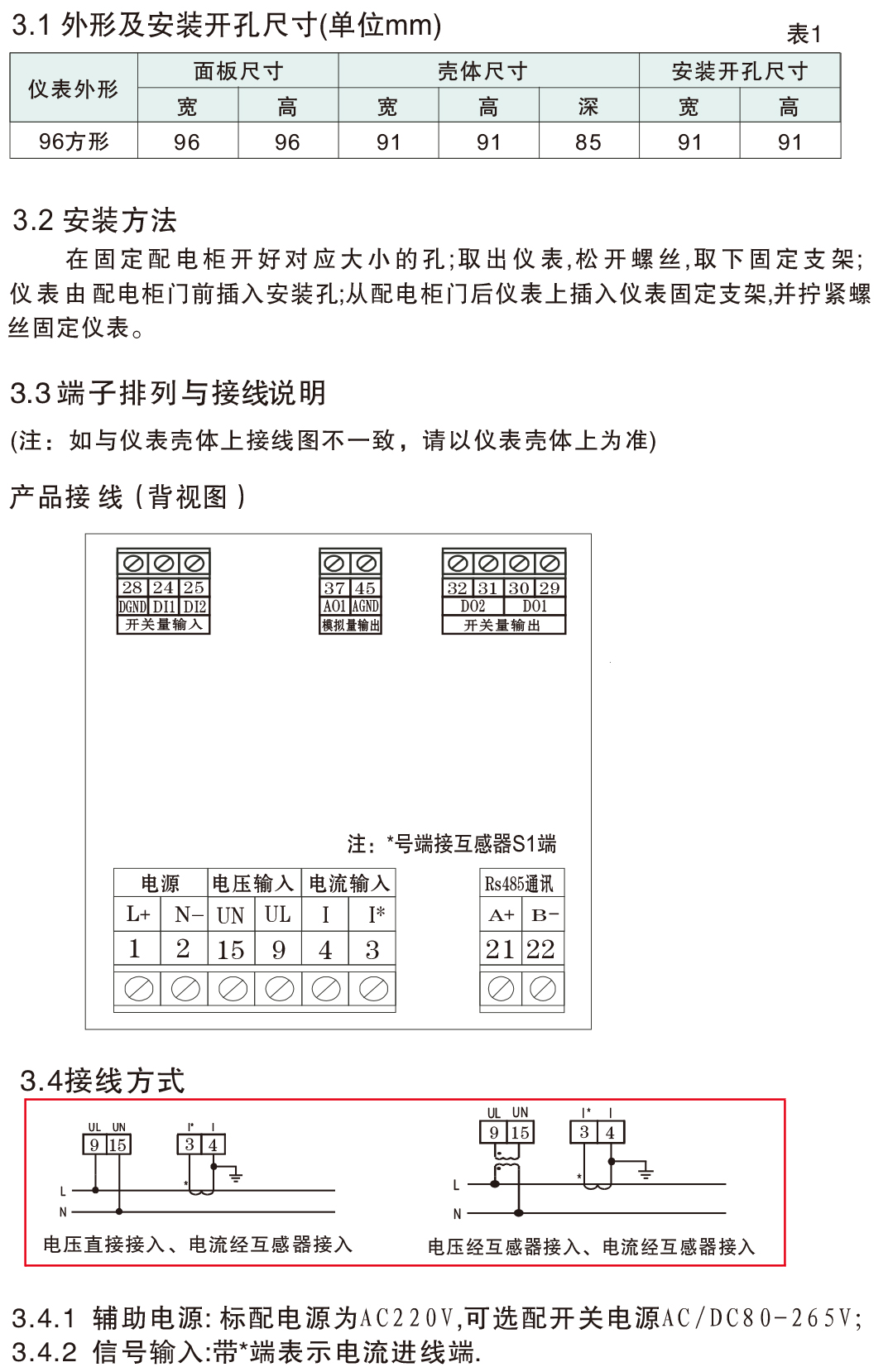

3、安装及接线：

4、编程与使用：

5、Rs485通讯

通讯部分适用于用户进行后台连接，此说明书上无此部分,如需通讯部分材料请与我公司技术人员联系，我公司将提供电子版的通讯说明。

6、注意事项

6.1 仪表出厂时已设置为用户订货时所供的规格参数,使用前应再次核对输入网络、电压/电流量程及互感器倍率设置与实际输入是否一致。
6.2 通电前请再次确认仪表辅助电源、输入信号、接线是否正确。
6.3 仪表不应受到敲击、碰撞和剧烈振动，使用环境应符合技术要求。

7、保修期限

仪表自出厂日起，在用户遵循说明书要求，且制造厂铅封完整的情况下，若发现仪表不符合技术条件所规定的要求时，公司给予三年保修。

浙江雅达电气有限公司

电话：0577-62860081 62860082

邮箱：1269617986@qq.com 2236296765@qq.com

传真：0577-62860083

地址：浙江省乐清市北白象镇交通东路604号

厂址：浙江省乐清市柳市沙湖工业区
